Частота 50/60 Гц Многополюсные переключатели с минимальным сопротивлением изоляции 100 МОм при 501 В постоянного тока
Обзор продукта

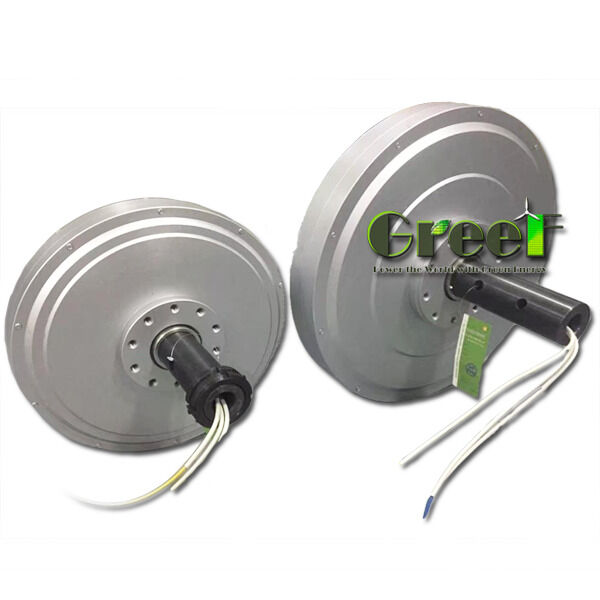

Генератор с постоянными магнитами дискового типа серии GDG от GREEF NEW ENERGY отличается уникальной конструкцией без железного сердечника. В этом генераторе шпиндель и ротор собраны в дисковую форму, где статор закреплен в центре, а ротор вращается с обеих сторон. Примечательно, что шпиндель содержит только обмотки без какого-либо железного сердечника.
Как статор, так и ротор имеют плоскую дисковую структуру и используют магнитный поток с осевым воздушным зазором. Они расположены попеременно вдоль осевого направления, что в сочетании с малой осевой длиной и большим диаметром генератора облегчает создание многополюсной структуры. Эта конструкция предлагает несколько преимуществ, включая высокое соотношение мощности к массе, низкую номинальную скорость и низкую пусковую скорость ветра.
Кроме того, компактная и легкая конфигурация, низкое энергопотребление и высокая эффективность делают его отличным выбором. Благодаря низкому аэродинамическому сопротивлению, вызванному ротором, установленным на ветрогенераторе с вертикальной осью, он особенно подходит в качестве генератора с прямым приводом для ветрогенераторов с вертикальной осью.
Генераторы с постоянными магнитами дискового типа серии GDG производятся в двух основных конфигурациях: с внешним ротором и с внутренним ротором. В версии с внешним ротором вал остается неподвижным, а корпус вращается, а кабель проходит через середину вала. Напротив, в типе с внутренним ротором корпус фиксирован, вал вращается, а кабель выходит из корпуса наружу.
Ключевые особенности
- Технология низкого пускового момента: Отсутствие гистерезиса и зубчатых зазоров обеспечивает чрезвычайно низкий пусковой момент, измеряемый менее чем 0,1 Н*м.
- Высокая эффективность: Конструкция без сердечника минимизирует механическое сопротивление и значительно снижает потери энергии. Эта эффективность дополнительно повышается за счет использования нашей технологии "Точная катушка".
- Передовой магнитный дизайн: Включая редкоземельные постоянные магниты с несколькими полюсами, малый воздушный зазор и высокую плотность мощности, эта конструкция эффективно обеспечивает большую выходную мощность.
- Прямой привод без редуктора: Благодаря конструкции без редуктора и без щеток эта технология обеспечивает работу без обслуживания и повышенную надежность.
- Повышенная надежность: Специальная конструктивная конструкция обеспечивает более высокое соотношение мощности к объему и мощности к весу, обеспечивая срок службы в восемь раз дольше, чем у традиционных генераторов.
- Оптимизировано для низких скоростей ветра: Эта технология обеспечивает более широкое использование ветрогенераторов в условиях низких скоростей ветра, максимизируя выработку энергии.
- Отличное рассеивание тепла: Внешняя рама из алюминиевого сплава в сочетании со специально разработанной внутренней структурой обеспечивает превосходное рассеивание тепла, обеспечивая стабильную работу.
Технические параметры
| Номинальное напряжение |
48 В/96 В |
| Скорость |
100-500 об/мин |
| Метод охлаждения |
Воздушное охлаждение |
| Эффективность |
>92% |
| Номинальная мощность |
500 Вт - 100 кВт |
| Тип фазы |
3 |
| Материал генератора |
Алюминиевый сплав |
| Сопротивление изоляции |
100 МОм мин (501 В постоянного тока) |
| Частота |
50/60 Гц |
| Метод намотки |
Y |
Применение
Производство ветровой энергии: Генераторы без сердечника с осевым потоком демонстрируют значительный потенциал в области производства ветровой энергии. Это особенно актуально для ветрогенераторов мегаваттного класса, где эти генераторы могут значительно увеличить плотность выходной мощности, тем самым повышая общую эффективность систем ветровой энергии. Уникальная конструкция, исключающая железный сердечник, помогает снизить потери на железе и потери на гистерезис. В результате генератор работает с более высокой эффективностью по сравнению с традиционными аналогами.
Возобновляемая энергия: Помимо ветровой энергии, генераторы без сердечника с осевым потоком широко используются в различных приложениях возобновляемой энергетики, включая солнечные и ветровые энергетические системы. Их эффективные возможности преобразования энергии в сочетании с надежной работой делают их хорошо подходящими для использования в инфраструктуре возобновляемой энергетики.
Другие промышленные применения: Помимо возобновляемой энергетики, эти генераторы находят применение в различных промышленных секторах, требующих эффективных, легких и надежных источников питания. Например, они могут служить резервными или вспомогательными источниками питания для обеспечения стабильной подачи энергии на промышленное оборудование и технику.
Индивидуальные приложения: Благодаря адаптивной структуре генератора без сердечника с осевым потоком его можно адаптировать для удовлетворения конкретных требований заказчика. Ключевые параметры, такие как мощность генератора, скорость вращения и выходное напряжение, могут быть изменены для различных сценариев применения, предлагая гибкость и универсальность в его развертывании.
Варианты индивидуальной настройки
Greef предлагает высокоэффективные генераторы с постоянными магнитами без сердечника под номером модели GDG, произведенные в Циндао. Наша продукция сертифицирована CE, что гарантирует высочайшее качество и надежность. Мы предоставляем услуги по индивидуальной настройке для удовлетворения ваших конкретных требований, включая варианты номинального напряжения 48 В или 96 В и номинальную мощность от 500 Вт до 100 кВт.
Наши генераторы имеют 3-фазную конструкцию с отличным сопротивлением изоляции минимум 100 МОм (501 В постоянного тока) и охлаждаются воздухом для оптимальной производительности. С минимальным объемом заказа всего 1 комплект мы удовлетворяем как малые, так и крупные заказы.
Упаковка осуществляется с осторожностью с использованием пенопласта и фанерных ящиков для обеспечения безопасной доставки. Срок доставки составляет примерно 25 рабочих дней. Условия оплаты гибкие, включая T/T, Western Union, и L/C.
Выберите Greef для высокоэффективных, надежных и настраиваемых генераторов с постоянными магнитами без сердечника, подкрепленных сильными возможностями поставок и договорными ценами, соответствующими потребностям вашего бизнеса.
Упаковка и доставка
Упаковка продукта: Генератор с постоянными магнитами без сердечника тщательно упаковывается для обеспечения максимальной защиты во время транспортировки. Каждое устройство помещается в антистатический пузырчатый пакет и вставляется в пенопластовую вставку, изготовленную по индивидуальному заказу, для предотвращения смещения и поглощения ударов. Затем генератор и его аксессуары помещаются в прочную двухслойную гофрокартонную коробку. На упаковку наносятся инструкции по обращению и детали продукта для обеспечения безопасной и эффективной логистики.
Доставка: Мы предлагаем доставку по всему миру с различными вариантами доставки, соответствующими вашим потребностям. Генератор с постоянными магнитами без сердечника отправляется через надежных перевозчиков с возможностью отслеживания всех отправлений. Мы обеспечиваем своевременную отправку и предоставляем расчетное время доставки в зависимости от пункта назначения. Для международных отправлений обрабатываются все необходимые экспортные документы и таможенные декларации для обеспечения беспрепятственного таможенного оформления. Запрашивается бережное обращение с хрупкими предметами для поддержания целостности продукта на протяжении всего процесса доставки.
