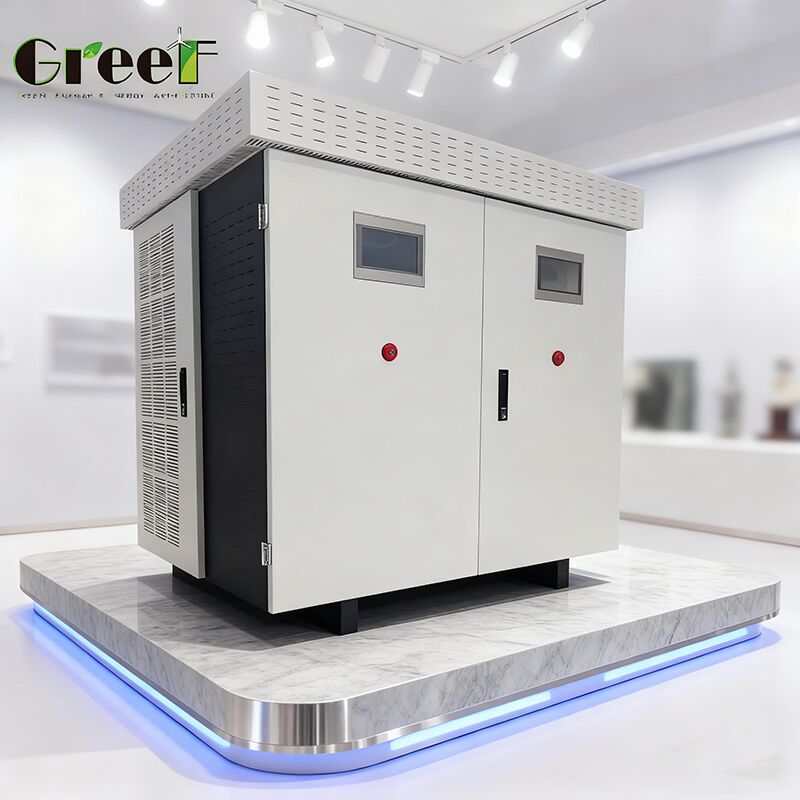

Гибридный преобразователь генератор-аккумулятор переменного тока
Усовершенствованная топология повышающе-понижающего преобразователя постоянного тока с контроллером для работы в сети, поддерживающая диапазон напряжения батареи 350-450 В постоянного тока и ЖК-дисплей SMART Touch Screen для комплексного управления питанием.
Обзор продукта
Многофункциональный преобразователь GREEF ENERGY объединяет несколько критически важных функций управления питанием в единую, эффективную систему. Это передовое устройство выполняет выпрямление переменного тока в постоянный, специально оптимизированное для генераторов с постоянными магнитами, управляет сложными протоколами зарядки аккумуляторов и обрабатывает точное инвертирование постоянного тока в переменный.
Система оснащена настраиваемым интерфейсом с двойным ЖК-сенсорным экраном и использует передовые технологии для поддержания стабильного напряжения и частоты с синхронными генераторами с постоянными магнитами (PMSG), обеспечивая бесперебойное питание подключенных нагрузок. Преобразователь плавно переходит к работе в сети, обеспечивая синхронизацию с коммунальными сетями и поддерживая возможности зарядки от сети.
Технические характеристики
Входные параметры переменного тока генератора
| Параметр |
Спецификация |
| Номинальная мощность |
100 кВт |
| Номинальное напряжение |
≥320 В переменного тока |
| Оптимальное напряжение |
450 В переменного тока |
| Рабочий диапазон |
240-550 В переменного тока |
| Максимальный ток переменного тока |
180 А |
Характеристики входа аккумулятора
| Параметр |
Спецификация |
| Тип батареи |
Литий-ионный |
| Диапазон напряжений |
350-450 В постоянного тока |
| Номинальное напряжение |
400 В постоянного тока |
| Макс. ток заряда/разряда |
250 А |
Выходные параметры, подключенные к сети
| Параметр |
Спецификация |
| Номинальная мощность |
100 кВт |
| Максимальная мощность |
120 кВт |
| Номинальный ток |
144 А |
| Максимальный ток |
173 А |
| Номинальное напряжение сети |
400 В |
| Допустимый диапазон напряжений |
300-460 В |
| Частота сети |
50 Гц / 60 Гц |
| Общее гармоническое искажение |
<3% при номинальной мощности |
| Коэффициент мощности |
>0,99 (диапазон: от -1 до 1) |
| Перегрузочная способность |
1,2x номинальной мощности в течение 1 минуты |
Производительность и защита системы
- Максимальная эффективность: 95%
- Топология: выпрямитель переменного тока в постоянный, повышающе-понижающий преобразователь постоянного тока, инвертор постоянного тока в переменный с EMS
- Рабочая температура: от -40℃ до 60℃
- Уровень защиты: IP54
- Защита от перенапряжения и превышения скорости (опционально)
- Защита от короткого замыкания переменного тока
- Защита от перегрузки по току переменного тока
- Защита от перенапряжений: Уровень 2
- Максимальная рабочая высота: 4000 метров (снижение номинальных характеристик выше 3000 метров)
- Потребляемая мощность в режиме ожидания: <50 Вт
Дисплей и мониторинг
ЖК-дисплей Smart Touch Screen, отображающий скорость генератора (об/мин), входное напряжение (В постоянного тока), входной ток (В переменного тока), выходную мощность (кВт), напряжение сети (В переменного тока), ток сети (А), данные о выработке энергии (сегодня, месяц, год) и настройки кривой мощности.
Охлаждение и связь
Интеллектуальная система воздушного охлаждения с поддержкой связи через Ethernet, RS485 и WiFi.
Физические характеристики
Размеры: 1500 мм (В) × 1500 мм (Ш) × 1300 мм (Г) | Вес: ≤600 кг (без учета нагрузки)
Применение
Многофункциональный преобразователь GREEF ENERGY предоставляет универсальные решения для управления питанием в различных приложениях, требующих надежного и интеллектуального управления энергией.
- Системы возобновляемой энергии: Интеграция с синхронными генераторами с постоянными магнитами (PMSG) для ветряных и гидротурбин в автономных или гибридных конфигурациях
- Автономное питание и резервное питание: Первичное преобразование и управление питанием для удаленных мест, кабин и телекоммуникационных станций
- Системы, взаимодействующие с сетью: Работа в сети, обеспечивающая зарядку аккумуляторов от коммунальной сети и потенциальный экспорт электроэнергии
- Промышленное и коммерческое электроснабжение: Стабильное электроснабжение для несбалансированных нагрузок с удаленным мониторингом через WIFI/LAN и интеграцией Modbus
- Специализированные элементы управления: Управление двигателем ворот для микрогидроэлектростанций и функция статического переключателя (STS)
Эта комплексная платформа сочетает в себе выработку электроэнергии, хранение энергии, управление потреблением и интеграцию в сеть в модульной, настраиваемой конструкции, подходящей для хранения энергии в жилых помещениях, коммерческих резервных систем и небольших электростанций на возобновляемых источниках энергии.
Настройка и заказ
Произведено в Китае с сертификацией CE, контроллер Greef AC PCS On Grid предлагает обширные услуги по настройке с номинальной мощностью 100 кВт и напряжением батареи 400 В постоянного тока.
- Функция контроллера кривой мощности для оптимального управления энергией
- Усовершенствованная система дистанционного управления для бесперебойного мониторинга
- Сложная ШИМ-разгрузка с трехфазной системой
- Топология выпрямителя переменного тока в постоянный, повышающе-понижающего преобразователя постоянного тока и инвертора постоянного тока в переменный EMS
- Минимальный объем заказа: 1 комплект (обсуждается)
- Упаковка: надежные пенопластовые и фанерные ящики
- Доставка: в течение 25 рабочих дней
- Способы оплаты: T/T, Western Union, MoneyGram, L/C
