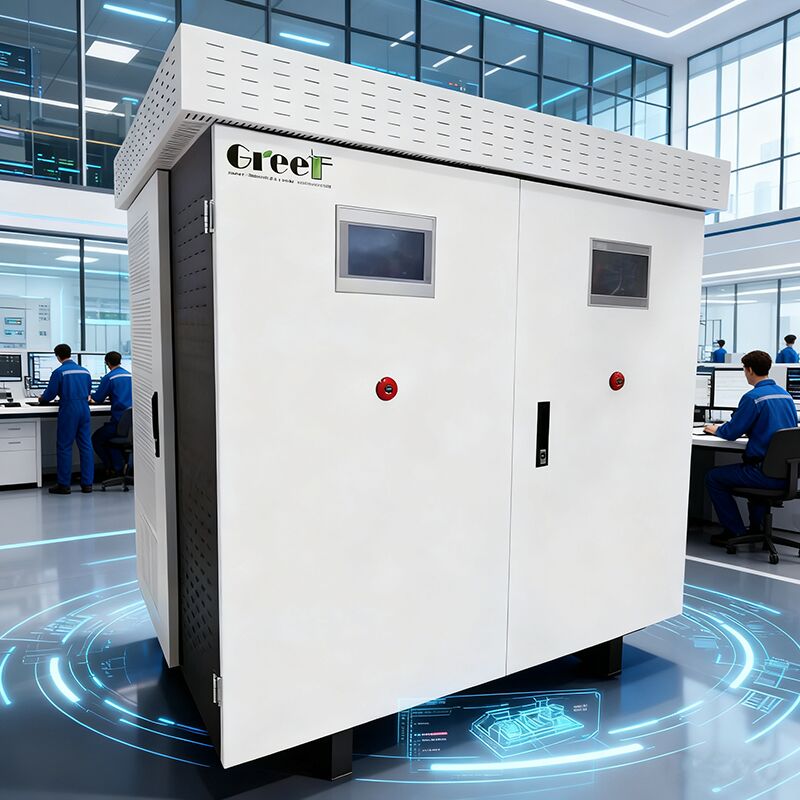

Гибридный преобразователь генератор-аккумулятор
Нагнетатель номинального напряжения Vac ≥ 320 на сети, подходящий для применения номинального напряжения 400 вольт
Обзор продукции
Многофункциональный преобразователь GREEF ENERGY объединяет несколько основных функций в одно эффективное устройство.Он выполняет ректификацию переменного тока на постоянный ток, специально разработанную для генераторов постоянных магнитов, зарядка аккумуляторов, инверсия постоянного тока в постоянный ток и комплексное управление энергией через интегрированную систему.
Этот блок, оснащенный конфигурируемым двойным сенсорным экраном LCD и передовой технологией преобразователя, обеспечивает стабильное управление напряжением и частотой для постоянных магнитных синхронных генераторов (PMSG),гарантирование непрерывного и надежного питания различных нагрузок.
Преобразователь может быть сконфигурирован для работы в сети, обеспечивая беспроблемную интеграцию с электросетями при одновременном эффективном выполнении функций эксплуатационного использования и зарядки сети.
Технические спецификации
Ключевые параметры
| Модель |
Марс-100kt |
| Номинальная мощность (кВт) |
100 |
| Номинальное напряжение (Vac) |
≥ 320 |
| Оптимальное номинальное напряжение генератора (Vac) |
450 |
| Рабочий диапазон переменного напряжения (Vac) |
240 - 550 |
| Максимальный переменный ток (A) |
180 |
| Тип батареи |
Литий-ионные |
| Диапазон напряжения батареи (Vdc) |
350 - 450 |
| Номинальное напряжение батареи (Vdc) |
400 |
| Максимальный ток зарядки и разрядки (A) |
250 |
| Номинальная мощность зарядки/разрядки (кВт) |
100 |
| Номинальный ток заряда и разряда (A) |
144 |
| Номинальное напряжение сети (V) |
400 |
| Допустимый диапазон напряжения сети (V) |
300 - 460 |
| Номинальная частота сетки (Hz) |
50 / 60 |
| Максимальная эффективность (%) |
95 |
Входная сторона генератора
Номинальная мощность: 100 кВт, Номинальное напряжение: ≥ 320 вака, Оптимальное напряжение: 450 вака, Рабочий диапазон: 240-550 вака, Максимальный переменный ток: 180 А
Ввод батареи
Литий-ионная батарея с напряжением в диапазоне 350-450 Vdc, номиналом 400 Vdc, поддерживающая максимальный ток зарядки/разрядки 250 A.
Выходная сторона (подключенная к сети)
Номинальная мощность зарядки/разрядки: 100 kW (максимум 120 kW), Номинальный ток: 144 A (максимум 173 A), Напряжение сети: 400 V (диапазон 300-460 V), Частоты: 50/60 Hz.
Показатели производительности
Общее гармоническое искажение тока: <3%, коэффициент мощности: >0,99 (диапазон от -1 до 1), способность перегрузки: 1,2x номинальная мощность в течение 1 минуты непрерывной работы.
Внешняя сторона (вне сети)
Номинальное входное напряжение: 400 В (± 2% допустимость), общее гармоническое искажение при линейных нагрузках: < 3%.
Особенности защиты
- Защита от перенапряжения и превышения скорости: необязательно
- Защита от переменного тока: поддерживается
- Защита от перенапряжения на выходе переменного тока: поддерживается
- Защита от перенапряжений: уровень 2
Основные параметры
Максимальная эффективность: 95%, топология: AC-DC выпрямитель, DC-DC бук-буст преобразователь, DC-AC инвертор, интегрированная система управления энергией (EMS).
Экологические спецификации
Рабочая температура: -40°C - 60°C, уровень защиты: IP54, максимальная высота: 4000 метров (выше 3000 метров), потребление электроэнергии в режиме ожидания: < 50 Вт.
Дисплей и коммуникация
LCD SMART Touch Screen дисплей, показывающий скорость генератора (rpm), входное напряжение (Vdc), входное течение (Vac), выходная мощность (kW), сетевое напряжение (Vac), сетевое течение (A), статистика генерации энергии (сегодня,месяцРежимы связи: Ethernet, RS485, WiFi.
Система охлаждения
Интеллектуальная система охлаждения воздухом для оптимального теплового управления.
Физические размеры
Размеры (без отгрузки): 1500 мм H × 1500 мм W × 1300 мм D, вес: до 600 кг.
Заявления
Многофункциональный преобразователь GREEF ENERGY обеспечивает универсальное и адаптивное решение для различных требований к управлению энергией.Он отлично подходит для приложений, требующих надежного и интеллектуального управления энергосистемой., что делает его необходимым для современной энергетической инфраструктуры.
Основные применения включают интеграцию систем возобновляемой энергии с постоянными магнитными синхронными генераторами (PMSG) для установки ветровых и гидротурбин.поддерживающие сетевые или гибридные энергосистемы со стабильной передачей переменной мощности.
Для использования вне сети и резервного питания преобразователь служит центральным узлом для преобразования энергии и управления системой в удаленных местах, кабинах, телекоммуникационных объектах,и самостоятельные установки.
Интерактивная работа сети позволяет заряжать батареи из сети и, если это разрешено, возвращать избыточную электроэнергию в сеть, повышая гибкость управления потоком электроэнергии.
Промышленная и коммерческая среда пользуются надежным питанием в условиях несбалансированной нагрузки.с дистанционным мониторингом через WIFI/LAN и интеграцией протокола Modbus с системами управления зданиями.
Специализированные варианты управления включают управление двигателем водоотвода для микрогидроэлектростанций и статический переключатель передачи (STS) для плавного перехода от сети к сети.
Эта всеобъемлющая платформа объединяет возможности по производству электроэнергии, хранению, управлению потреблением и интеграции в сеть для гибкого развертывания в жилых системах вне сети.коммерческие резервные решения, и малых возобновляемых энергетических установок.
Настройка и заказ
Greef AC PCS On Grid Controller производится в Китае с сертификацией CE. Он оснащен LCD SMART Touch Screen дисплеем, интеллектуальным охлаждением воздуха,и поддерживает номинальное напряжение батареи 400Vdc в диапазоне 350-450Vdc.
Дисплей включает в себя всеобъемлющие данные мониторинга: скорость генератора (rpm), входное напряжение (Vdc), входное течение (Vac), выходная мощность (kW), сетевое напряжение (Vac), сетевое течение (A),и подробная статистика производства электроэнергии с функцией контроллера кривой мощности.
Опаковка: безопасные пенополистирольные и пенополистирольные чехлы. Минимальный заказ: 1 комплект. Цены: Договоримые. Доставка: примерно 25 рабочих дней. Условия оплаты: T / T, Western Union, MoneyGram, L / C.
