Place of Origin:
Qingdao
Фирменное наименование:
Greef
Сертификация:
CE
Model Number:
GDG
Генератор аксиального потока без железа является типом генератора, который использует конструкцию аксиального потока и структуру без железа.Он отличается от обычных генераторов тем, что он избегает потерь железного ядра и гистерических потерь.Вместо этого он генерирует электричество с помощью магнитного потока.

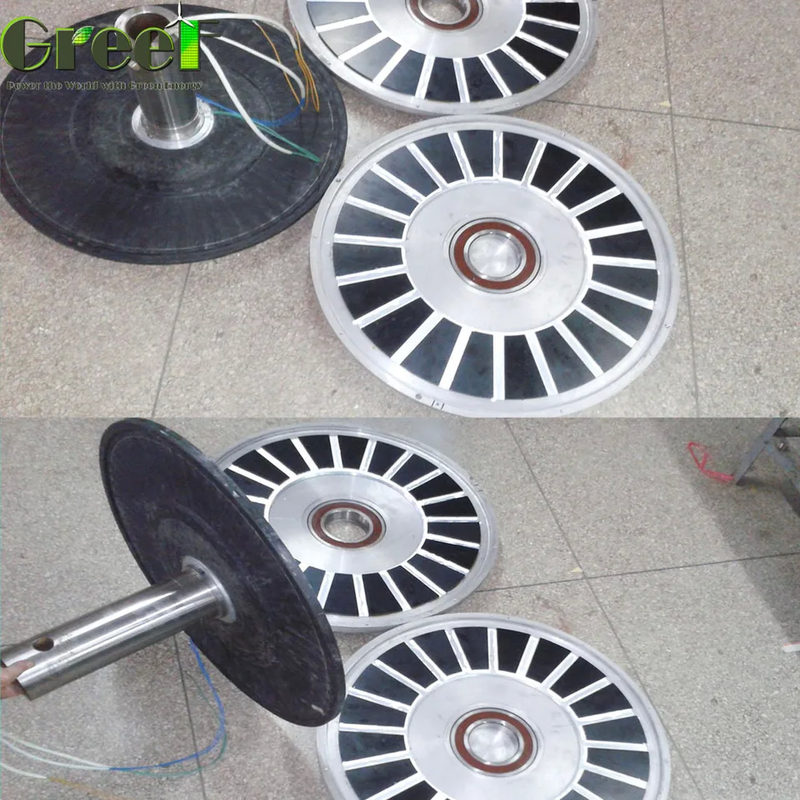

Структура генератора бесжелезного ядра с аксиальным потоком обычно состоит из постоянных магнитов, катушек и корпуса.В то время как катушки улавливают энергию в магнитном поле и преобразуют ее в электрическую энергиюОболочка используется для защиты внутренней структуры генератора и обеспечения его прочной поддержкой.
Принцип работы генератора осевого потока без ядра основан на принципе электромагнитной индукции.Когда магнитное поле, генерируемое постоянным магнитом, движется относительно проводника в катушке, в проводнике генерируется индуцированная электромотивная сила. Эта электромотивная сила затем может быть преобразована в электрическую энергию, обеспечивающую питание внешних устройств.
Производство ветровой энергии обладает большим потенциалом с использованием генераторов аксиального потока.поскольку они могут значительно увеличить плотность выработки и повысить эффективность производства ветровой энергииИз-за отсутствия железного ядра, эти генераторы демонстрируют снижение потерь железа и гистерических потерь, что в конечном итоге делает их более эффективными.
Аксиальные генераторы без ядра имеют широкий спектр применений в возобновляемых источниках энергии, включая солнечные и ветровые энергетические системы.Эти генераторы высокоэффективны в преобразовании энергии и надежны в работе, что делает их идеальными для систем производства возобновляемой энергии.
Аксиальный генератор бескорневого потока также подходит для использования в других промышленных приложениях, которые требуют эффективного, легкого и надежного источника питания.может использоваться в качестве резервного или вспомогательного источника питания для обеспечения стабильной поддержки мощности промышленного оборудования.
Гибкость генератора аксиального потока без железа означает, что он может быть настроен на основе конкретных потребностей клиентов.например, мощность генератора, скорость и выходное напряжение для удовлетворения требований различных сценариев применения.
Генератор постоянного магнита GDG поставляется с многополярным диапазоном 16-20 и напряжением 12-450 В. Степень защиты IP 54 и диапазон скорости 100-500RPM.Вы можете выбрать между внешнего ротора или внутреннего ротора структуры, чтобы соответствовать вашим требованиям.
Генератор серии GREEF DDG имеет следующие характеристики:
Низкая номинальная скорость вращения, низкая скорость ветра, низкий вес и небольшие размеры, низкая высокая эффективность
(1) Патентная технология крутящего момента: используется новейшая технология Precise Coil.
(2) Оригинальная структура: использование дискового бескорневого двигателя для замены традиционного двигателя делает его менее объемным и тяжелым.
(3) Более высокая эффективность: использование специальной технологии двигателя без ядра для устранения узких мест использования энергии ветра с более низкой скоростью.
(4) Более высокая надежность: специальная конструкция делает его более высоким соотношением мощности к объему, мощности к весу и имеет длительный срок службы в 8 раз дольше, чем традиционный мотор.
(5) Без передач, прямой привод, генератор низких оборотов.
(6) Высокий стандарт, качественные компоненты для использования в суровых и экстремальных условиях для ветряных турбин
(7) Высокая эффективность и низкие потери энергии от механического сопротивления
(8) Отличная теплоотдача благодаря наружной раме из алюминиевого сплава и специальной внутренней структуре.
| Модель | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| Номинальная мощность | 0.5 кВт | 1 кВт | 1 кВт | 2 кВт | 2 кВт |
| Номинальная скорость вращения | 200 оборотов в минуту | 180 оборотов в минуту | 200 оборотов в минуту | 120 оборотов в минуту | 180 оборотов в минуту |
| Номинальное напряжение | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| Номинальный ток | 9А | 12А | 17.9А | 10А | 17.4А |
| Эффективность | > 85% | ||||
| Метод перехода | Y | ||||
| Изоляционное сопротивление | 100 мхм Min ((500 В постоянного тока) | ||||
| Уровень утечки | < 5 ма | ||||
| Начальный момент | < 0,1 Н/М | < 0,3 Н/М | < 0,3 Н/М | < 0,5 Н/М | < 0,3 Н/М |
| Тип фазы | Фаза 3 | ||||
| Структура | Выходный ротор | ||||
| Статор | Свинцовая катушка без ядра | ||||
| Ротор | Постоянный магнит редкоземельных пород | ||||
| Диаметр оболочки генератора | 320 | 380 | 380 | 550 | 450 |
| Длина оболочки генератора | 232 | 241 | 241 | 330 | 258 |
| Вес | 20 | 32 | 32 | 75 | 51 |
| Драмметр вала | 45 | 50 | 50 | 78 | 59 |
| Материал оболочки генератора | Сплав алюминия | ||||
| Материал вала | Углеродистая сталь | ||||
| Подшипник | Подшипник с глубокой канавкой | ||||
| Модель | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| Номинальная мощность | 3 кВт | 3 кВт | 5 кВт | 6 кВт | 10 кВт |
| Номинальная скорость вращения | 100 оборотов в минуту | 180 оборотов в минуту | 100 оборотов в минуту | 150 оборотов в минуту | 100 оборотов в минуту |
| Номинальное напряжение | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| Номинальный ток | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| Эффективность | > 85% | > 85% | > 88% | > 88% | > 88% |
| Метод перехода | Y | Y | Y | Y | Y |
| Изоляционное сопротивление | 100 мхм Min ((500 В постоянного тока) | 100 мхм Min ((500 В постоянного тока) | 100 мхм Min ((500 В постоянного тока) | 100 мхм Min ((500 В постоянного тока) | 100 мхм Min ((501 В постоянного тока) |
| Уровень утечки | < 5 ма | < 5 ма | < 5 ма | < 5 ма | < 5 ма |
| Начальный момент | < 1 Н/М | < 0,5 Н/М | < 0,5 Н/М | < 1 Н/М | < 1N/M |
| Тип фазы | Фаза 3 | Фаза 3 | Фаза 3 | Фаза 3 | Фаза 3 |
| Структура | Выходный ротор | Выходный ротор | Выходный ротор | Выходный ротор | Выходный ротор |
| Статор | Свинцовая катушка без ядра | Свинцовая катушка без ядра | Свинцовая катушка без ядра | Свинцовая катушка без ядра | Свинцовая катушка без ядра |
| Ротор | Постоянный магнит редкоземельных пород | Постоянный магнит редкоземельных пород | Постоянный магнит редкоземельных пород | Постоянный магнит редкоземельных пород | Постоянный магнит редкоземельных пород |
| Диаметр оболочки генератора | 620 | 550 | 700 | 620 | 770 |
| Длина оболочки генератора | 410 | 330 | 400 | 410 | 590 |
| Вес | 110 | 65 | 125 | 110 | 245 |
| Драмметр вала | 80 | 78 | 98 | 80 | 85 |
| Материал оболочки генератора | Сплав алюминия | Сплав алюминия | Сплав алюминия | Сплав алюминия | Сплав алюминия |
| Материал вала | Углеродистая сталь | Углеродистая сталь | Углеродистая сталь | Углеродистая сталь | Углеродистая сталь |
| Подшипник | Подшипник с глубокой канавкой | Подшипник с глубокой канавкой | Подшипник с глубокой канавкой | Подшипник с глубокой канавкой | Подшипник с глубокой канавкой |
1.Генератор использует внутреннюю защиту от пены наружный факел из фанеры.Генератор использует защиту труб.
2Размер и вес упаковки, пожалуйста, обратитесь к нашим продавцам.
3- Отправка морской транспортом с FCL LCL или воздушным транспортом.
Если у вас есть какие-либо запросы по упаковке и доставке, пожалуйста, скажите нашим продавцам, мы сделаем в соответствии с вашим запросом.
